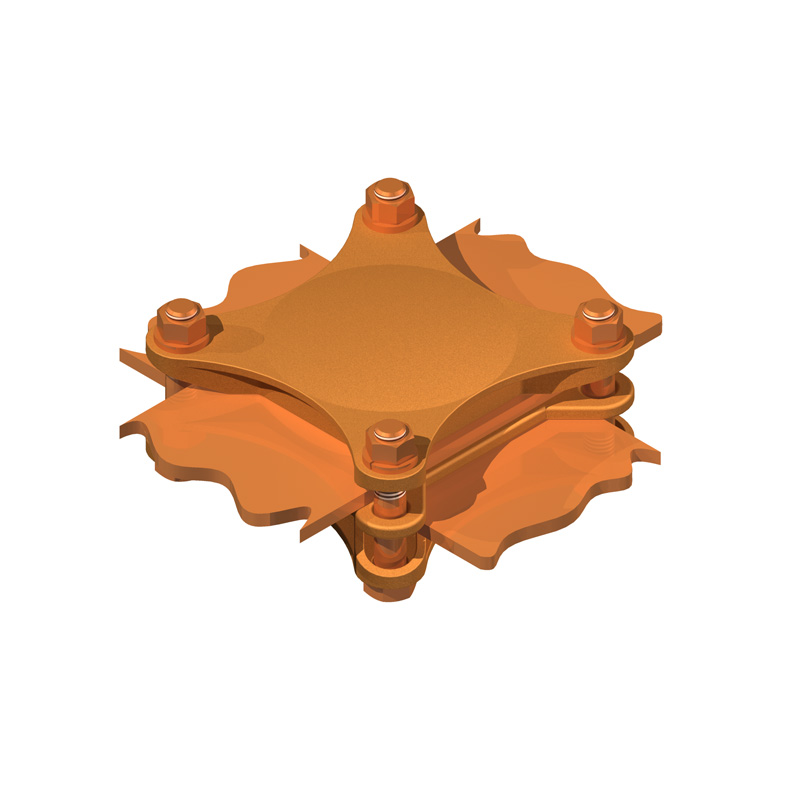

Une pince utilisée pour développer des pressions de contact élevées entre des barres omnibus plates en cuivre. Ce connecteur robuste peut être utilisé pour le couplage, le croisement, l'alignement des bus ou le raccordement des conducteurs.
0404a973ff1249859851295871ad551c
125 Bronze Connectors for Flat Bar Bronze Connectors for Flat Bar www.AFLglobal.com or 800-890-8878 © 2011, AFL, all rights reserved. 3.3.11 Specifications are subject to change without notice. TYPE DH, DA Copper Clamp For Flat Bus Bars DH is a four bolt design and DA is a three bolt design. A clamp for developing high contact pressures between flat copper bus bars.This rugged connector may be used for coupling, crossing, aligning bus or tapping conductors. Material Copper Alloy Hardware Everdur bolts, nuts and lockwashers Note For a 4" main and 4" tap with three bolt patern order DA44. Ordering Information CATALOG NUMBER FLAT BUS SIZE DIMENSIONS IN INCHES BOLT SIZE RUN TAP A B DH11 DA11 1 1 2 5/16 2 5/16 3/8 DH21 DA21 2 1 3 5/16 3 5/16 3/8 DH22 DA22 2 2 3 5/16 3 5/16 3/8 DH31 DA31 3 1 4 5/16 2 5/16 3/8 DH32 DA32 3 2 4 5/16 3 5/16 3/8 DH33 DA33 8 3 4 5/16 4 5/16 3/8 DH42 DA42 4 2 5 5/16 3 5/16 3/8 DH43 DA43 4 3 5 3/4 4 3/4 1/2 DH44 DA44 4 4 5 3/4 5 3/4 1/2 DH52 DA52 5 2 6 3/4 3 3/4 1/2 DH53 DA53 5 3 6 3/4 4 3/4 1/2 DH54 DA54 5 4 6 3/4 5 3/4 1/2 DH55 DA55 5 5 7 1/8 7 1/8 5/8 DH62 DA62 6 2 7 3/4 3 3/4 1/2 DH63 DA63 6 3 7 3/4 4 3/4 1/2 DH64 DA64 6 4 7 3/4 5 3/4 1/2 DH65 DA65 6 5 8 1/8 7 1/8 5/8 DH66 DA66 6 6 8 1/8 8 1/8 5/8 B DH DA TAP TAP B A A RUN RUN DH DA
Caractéristiques :
- Alliage de bronze
- Quincaillerie Everdur
- Répond aux normes de la NEMA CC1
Les applications:
- Conçu pour 230 kV
- Sous-station
- Barre omnibus en bronze
Une pince utilisée pour développer des pressions de contact élevées entre des barres omnibus en cuivre plates. Ce connecteur robuste
peut être utilisé pour coupler, croiser, aligner des barres omnibus ou des conducteurs de dérivation.
