Conçu pour mettre le câble hors tension pour la maintenance.
0404a973ff1249859851295871ad551c

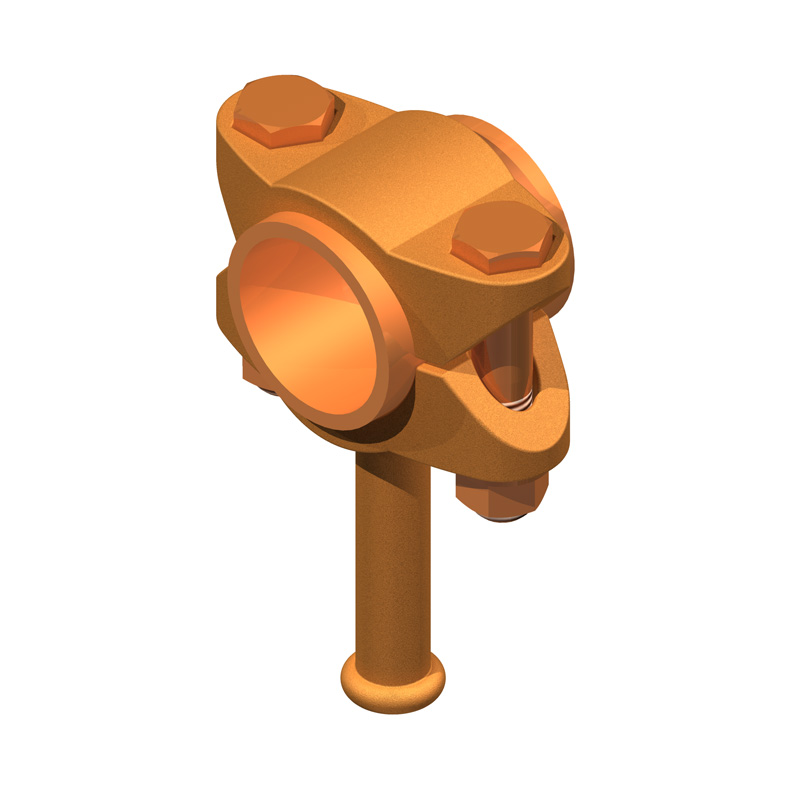

149 Bronze Grounding Connectors and Everdur Hardware Bronze Grounding Connectors and Everdur Hardware www.AFLglobal.com or 800-890-8878 © 2011, AFL, all rights reserved. 3.8.11 Specifications are subject to change without notice. Ordering Information CATALOG NUMBER SPS DIMENSIONS IN INCHES A L BOLT SIZE W GPH50 1/2 1 1/2 5 1/2 3/8 3 GPH125 1 1/4 1 5/8 6 1/4 1/2 3 3/8 GPH150 1 1/2 2 6 9/16 1/2 3 11/16 GPH200 2 2 7 1/16 1/2 4 1/4 GPH250 2 1/2 2 7 9/16 1/2 4 3/4 GPH300 3 2 8 1/4 1/2 5 3/8 GPH400 4 2 9 1/4 1/2 6 3/8 TYPE GPH Material Copper Alloy Hardware Everdur Bolts, Nuts, and Lock Washers W L A
www.AFLglobal.com or 800-890-8878 148 Bronze Grounding Connectors and Everdur Hardware Bronze Grounding Connectors and Everdur Hardware © 2011, AFL, all rights reserved. 3.8.11 Specifications are subject to change without notice. Ordering Information CATALOG NUMBER FIGURE NUMBER DIMENSIONS IN INCHES D L T GPH-2N 1 1 1/4 8 5/8 1/2 GPH-4N4 2 1 3/4 10 1/8 3/4 TYPE GPH-N Material Copper Alloy T 1 3/4 L D 1 3/4 Ø 9/16 4 5/8 1 1/2 3 5/8 FIG. 1 4 1 3/4 1 1/8 FIG. 2 Other pad configurations can be ordered by contacting Customer Service.
Caractéristiques :
- Alliage de bronze
- Matériel Everdur
- Goujon de 5/8 pouce de diamètre
Les applications:
- Conçu pour 230 kV
- Sous-station
- Conducteurs en bronze
Conçu pour mettre le câble hors tension pour la maintenance.
