Les embouts de bus en aluminium à sertir sont conçus pour être utilisés sur les tuyaux de bus. Ces accessoires sont utilisés pour minimiser les pertes électrostatiques et pour empêcher la nidification des oiseaux. Ces accessoires varient de 230 à 500kV.
1bcc2ec2c7d1476d92fd17b2fc5258bc
48 Swage Bus Accessories 230 k V www.AFLglobal.com or 800-890-8878 © 2013, AFL, all rights reserved. PP-3-00633, Revision 2, 4.13.15 Specifications are subject to change without notice. BUS END CAPS Material Aluminum Alloy Notes • Bore will be lined with AFL Filler compound (AFC) and capped. • 5" and 6" SPS parts require double swages. TYPE SWEC-AA Swage Bus External End Cap A Swage type bus external end cap. Ordering Information AFL NO. S.P.S. DIMENSIONS IN INCHES DIE SIZE A SWEC100-AA 1 2.70 65TD100 SWEC150-AA 1.5 2.88 65TD150 SWEC200-AA 2 3.38 65TD200 SWEC250-AA 2.5 3.75 65TD250 SWEC300-AA 3 4.50 65TD300 SWEC350-AA 3.5 4.63 65TD350 SWEC400-AA 4 4.88 65TD400 SWEC500-AA 5 7.47 85TD500 SWEC600-AA 6 10.35 115TD600 C L A SYM.
49 Swage Bus Accessories © 2013, AFL, all rights reserved. PP-3-00634, Revision 4, 11.15.2023 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 Swage Bus Accessories Material Aluminum Alloy Notes • Bore will be lined with AFL Filler compound (AFC) and capped. • 5" and 6" S.P.S. parts require double swages. TYPE SWECHV-AA Swage Bus Rounded External End Cap A Swage type high voltage external end cap for bus. Ordering Information AFL NO. S.P.S. DIMENSIONS IN INCHES DIE SIZE VOLTAGE RATING ( k V) A B SWECHV100-AA 1 3.25 1.00 65TD100 230 SWECHV150-AA 1.5 3.50 1.25 65TD150 230 SWECHV200-AA 2 4.00 1.50 65TD200 230 SWECHV250-AA 2.5 4.50 1.88 65TD250 230 SWECHV300-AA 3 5.00 2.19 65TD300 230 SWECHV350-AA 3.5 5.50 2.50 65TD350 230 SWECHV400-AA 4 5.75 2.75 65TD400 230 SWECHV500-AA 5 8.49 3.25 85TD500 230 SWECHV600-AA 6 12.12 4.00 115TD600 230 FIG. 1 SYM. A B RAD.
50 Swage Bus Accessories © 2013, AFL, all rights reserved. PP-3-00635, Revision 1, 3.19.15 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 BUS END CAPS C L Material Aluminum Alloy Notes • Bore will be lined with AFL Filler compound (AFC) and capped. TYPE SWECI-AA Swage Bus End Bushing A Swage type bus end bushing to be installed in the field. Ordering Information AFL NO. S.P.S. DIMENSIONS IN INCHES DIE SIZE A SWECI100-AA 1 2.00 65TD100 SWECI150-AA 1.5 2.00 65TD150 SWECI200-AA 2 2.00 65TD200 SWECI250-AA 2.5 2.00 65TD250 SWECI300-AA 3 2.00 65TD300 SWECI350-AA 3.5 2.00 65TD350 SWECI400-AA 4 2.00 65TD400 SWECI500-AA 5 4.75 85TD500 SWECI600-AA 6 4.75 115TD600 SYM. A

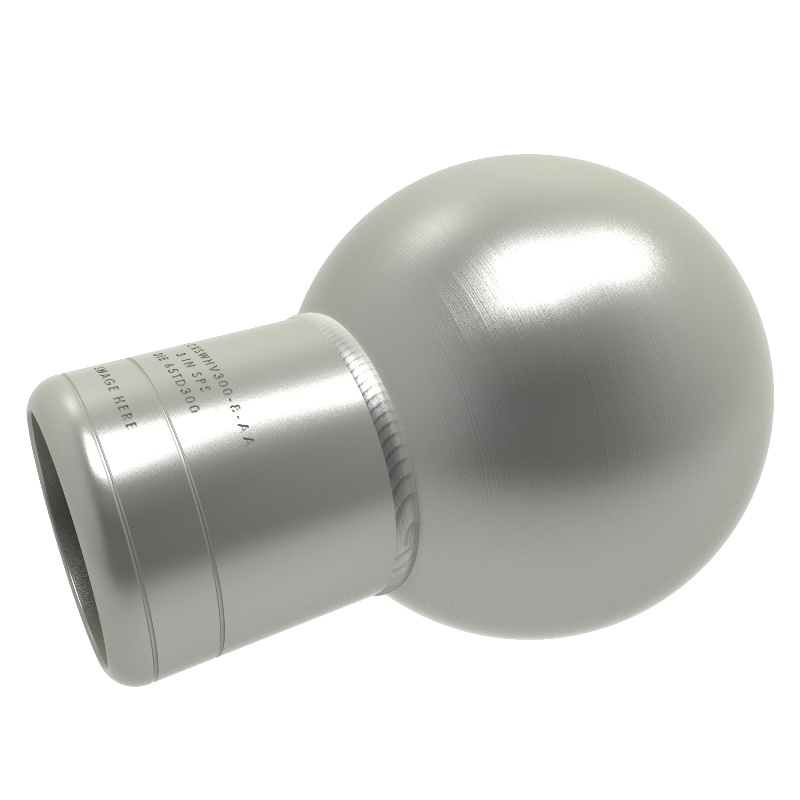

51 SWAGE360 ® Bus Accessories © 2013, AFL, all rights reserved. PP-3-00620, Revision 5, 10.5.2020 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 SWAGE360 ® Bus Accessories Material Aluminum Alloy Notes • Bore will be lined with AFL Filler compound (AFC) and capped. • 5" and 6" S.P.S. parts require double swages. TYPE CXSWHV-AA Swage EHV End Cap—Ball A Swage type end cap ball for high voltage. Ordering Information AFL NO. S.P.S. DIMENSIONS IN INCHES DIE SIZE VOLTAGE (KV) A B CXSWHV300-8-AA 3 11.58 8.00 65TD300 345 CXSWHV300-13-AA 3 16.75 13.00 65TD300 500 CXSWHV350-8-AA 3.5 11.94 8.00 65TD350 345 CXSWHV350-13-AA 3.5 17.17 13.00 65TD350 500 CXSWHV400-8-AA 4 11.78 8.00 65TD400 345 CXSWHV400-13-AA 4 17.09 13.00 65TD400 500 CXSWHV500-8-AA 5 12.28 8.00 85TD500 345 CXSWHV500-13-AA 5 17.84 13.00 85TD500 500 CXSWHV600-8-AA 6 14.75 8.00 115TD600 345 CXSWHV600-13-AA 6 20.68 13.00 115TD600 500 C L A SYM. ∅ B
Caractéristiques :
- Aluminium
- Raccord à compression à sertir
- Pièces de raccord internes ou externes
- Etanche à l'eau
Les applications:
- Les valeurs nominales varient de 230 kV à 500 kV.
- Sous-station
- Tube bus en aluminium
Les embouts de bus en aluminium à sertir sont conçus pour être utilisés sur les tuyaux de bus. Ces accessoires sont utilisés pour minimiser les pertes électrostatiques et pour empêcher la nidification des oiseaux. L'embout est disponible en tant qu'embout normal, embout arrondi pour haute tension, douille interne ou boule d'extrémité EHV. Ces accessoires varient de 230 à 500kV.
