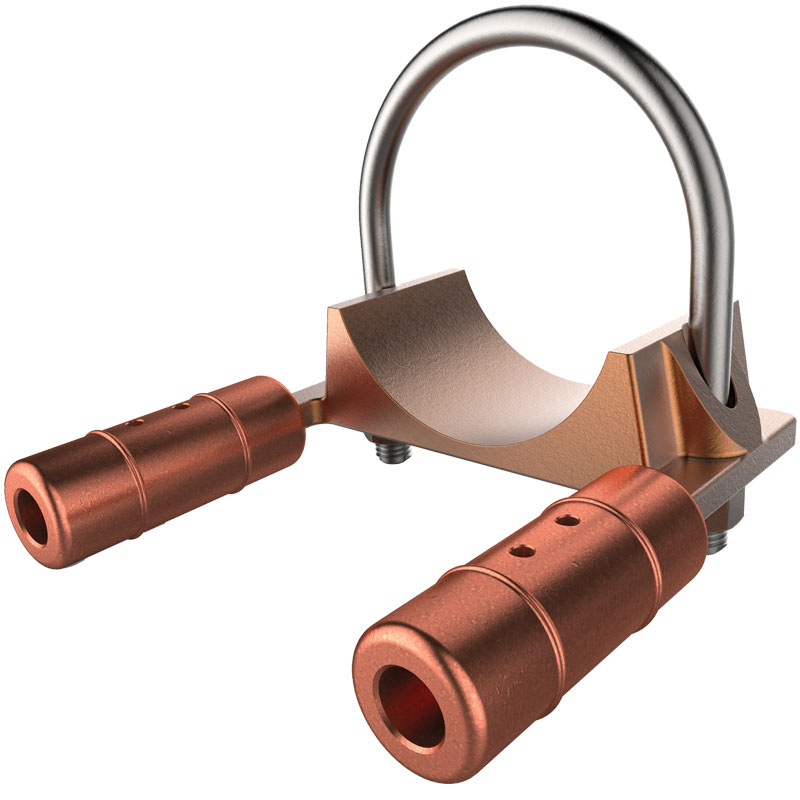

Les connecteurs de poteau de clôture SWGFP permettent de connecter un ou plusieurs câbles ou tiges à un poteau. Le SWGFPB Swage Fence Post and Gate Connector est un connecteur pour poteau de clôture qui relie le(s) câble(s) ou la(les) tige(s) à un poteau de clôture, puis à un portail.
eecceab84d074950b1dd0abaf536634c
www.AFLglobal.com or 800-890-8878 29 © 2016, AFL, all rights reserved. PP-3-00807, Revision 2, 3.16.18 Speci cations are subject to change without notice. Swage Grounding Accessories GROUNDING Material Copper Hardware Stainless steel U-bolts, lockwashers and Everdur nuts Notes • For tin plating, add "-SN" to catalog number. EX: SWGFP300-2450-2450-SN. • For detailed conductor range information, please see page 33 (L11557). TYPE SWGFP Swage Fence Post Connector A Swage type fence post connector that connects cable(s) or rod(s) to a post. SWGFP SWGFP-R B A FIGURE 1—BOTH SWGFP-L LEFT RIGHT PIPE SPS FIGURE 2—LEFT FIGURE 3—RIGHT continued
30 Swage Grounding Accessories www.AFLglobal.com or 800-890-8878 © 2016, AFL, all rights reserved. PP-3-00807, Revision 2, 3.16.18 Specifications are subject to change without notice. GROUNDING TYPE SWGFP Swage Fence Post Connector SPS (INCHES) PIPE CODE DIMENSIONS IN INCHES A B 1.00 100 2.31 5.00 1.25 125 3.00 5.75 1.50 150 3.50 5.75 2.00 200 3.69 6.00 2.50 250 4.25 6.00 3.00 300 5.19 6.50 3.50 350 5.88 6.50 4.00 400 6.38 6.63 5.00 500 7.53 6.75 6.00 600 8.69 7.00 8.00 800 10.78 7.25 ZZZZ SWGFP Right Side Connection with Die Code, see L1157, p. 33 (Show L if none) YYYY XXX SPS Pipe Code (See Table) Ordering Information Part Family Die Code comes from maximum connector OD Table on L11557 (page 33). • EX: Tin plated fence post for both sides 500MCM on a 3" pipe is SWGFP300-2450-2450-SN. • EX: Fence post for 4/0 on the left on a 1.50" pipe is SWGFP150-L-2021 . Left Side Connection with Die Code, see L1157, p. 33 (Show R if none)
Caractéristiques :
- Cuivre et alliage de cuivre
- Boulons en U, rondelles de blocage et écrous Everdur en acier inoxydable.
- Raccord à compression à sertir pour les applications de mise à la terre
- Installation plus rapide et plus efficace avec des coûts d'installation inférieurs à ceux du processus de soudage.
Les applications:
- Sous-station
- Accessoires de mise à la terre en cuivre et alliage de cuivre
Les connecteurs de poteau de clôture SWGFP permettent de connecter un ou plusieurs câbles ou tiges à un poteau. Le SWGFPB Swage Fence Post and Gate Connector est un connecteur pour poteau de clôture qui relie le(s) câble(s) ou la(les) tige(s) à un poteau de clôture, puis à un portail.
