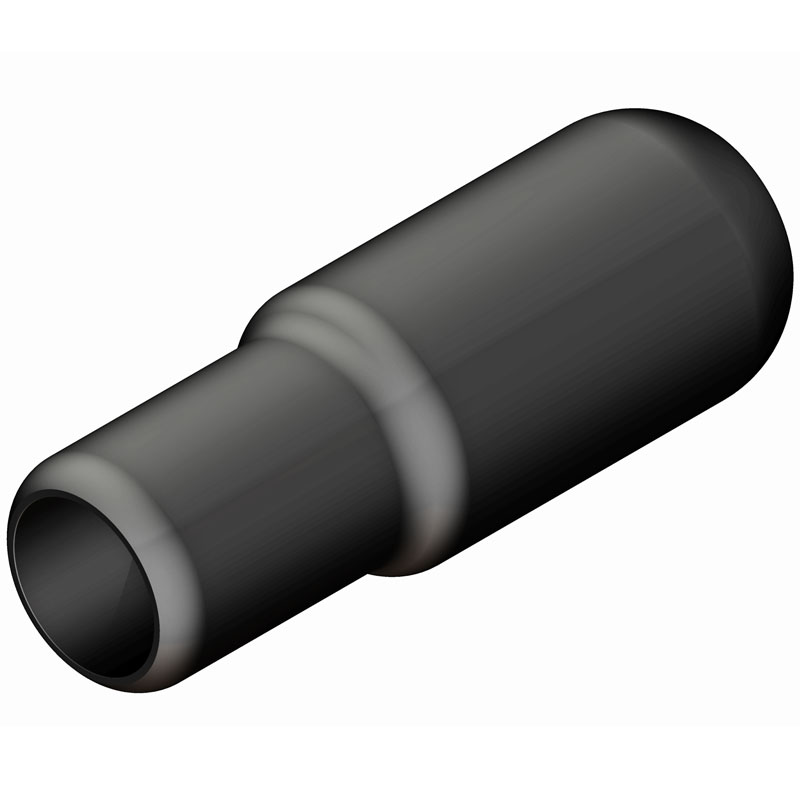

Un manchon isolant pour faciliter la mise en place de la prise MICON.
52a8df1c09764d8682f3d27d16f0da42
1 AFLglobal.com 1 (800) 890-8878 © 2011, AFL, all rights reserved. PP-3-00109, Revision 2, 11.12.2025 Specifications are subject to change without notice. 1 Network Underground An insulating sleeve to facilitate the taping of the MICON outlet. The sleeve makes a snug fit over the MICON outlet as well as the cable insulation. A positive seal is established by several turns of tape at each end of the sleeve. When ordering, specify the catalog number or size of MICON, the cable receptacle size type MA, and the diameter of insulation over cable. For largest sleeve grouping, spacings of MICON outlets must be ascertained to establish feasibility of using sleeves in adjacent positions. Type MIS Insulating Sleeve Ordering Information Catalog Number For Use with Receptacles Fig. No. Dimensions in inches D OD L MIS25-30-56 MA-21 MA-25 MA-30 1 9/16 1 15/16 4 13/16 MIS25-30-75 1 3/4 1 15/16 4 13/16 MIS25-30-88 1 7/8 1 15/16 4 13/16 MIS25-30-100 1 1 1 15/16 4 13/16 MIS25-30-112 1 1 1/8 1 15/16 4 13/16 MIS25-60-100 MA-40 MA-50 MA-60 1 1 2 3/16 5 1/4 MIS25-60-112 1 1 1/8 2 3/16 5 1/4 MIS25-60-125 1 1 1/4 2 3/16 5 1/4 MIS25-60-138 1 1 3/8 2 3/16 5 1/4 MIS50-80-125 MA-80 1 1 1/4 2 23/32 5 3/4 MIS50-80-138 1 1 3/8 2 23/32 5 3/4 MIS50-80-150 1 1 1/2 2 23/32 5 3/4 MIS50-80-163 1 1 5/8 2 23/32 5 3/4 MIS50-80-175 1 1 3/4 2 23/32 5 3/4 MIS50-100-125 MA-100 2 1 1/4 2 23/32 7 1/4 MIS50-100-138 2 1 3/8 2 23/32 7 1/4 MIS50-100-150 2 1 1/2 2 23/32 7 1/4 MIS50-100-163 2 1 5/8 2 23/32 7 1/4 MIS50-100-175 2 1 3/4 2 23/32 7 1/4 MIS80-200-175 MA-125 MA-150 MA-175 MA-200 2 1 3/4 3 7/16 9 3/8 MIS80-200-188 2 1 7/8 3 7/16 9 3/8 MIS80-200-200 2 2 3 7/16 9 3/8 MIS80-200-212 2 2 1/8 3 7/16 9 3/8 MIS80-200-225 2 2 1/4 3 7/16 9 3/8 OD D L Fig. 1 OD D L Fig. 2 AFL’s Dossert ® product line offers a wide range of substation accessories in low voltage up to 765 kV applications in bronze or aluminum materials.
Caractéristiques :
- Manchon isolant en caoutchouc Myprene
Un manchon isolant pour faciliter la mise en place de la prise MICON. Le manchon s'adapte parfaitement à la prise MICON ainsi qu'à l'isolation du câble. Un joint positif est établi par plusieurs tours de ruban adhésif à chaque extrémité du manchon. Lors de la commande, précisez le numéro de catalogue ou la taille du MICON, la taille du réceptacle de câble de type MA et le diamètre de l'isolation du câble. Pour le groupe de manchons le plus important, l'espacement des sorties MICON doit être déterminé pour établir la faisabilité de l'utilisation de manchons dans des positions adjacentes.
Manchon de compression conique C,Réceptacle à compression CKS,Manchon isolant pour borne de limiteur LLA 2P1,Connecteur crabe isolé CBR,Bornier du limiteur LLA 2P2,LLA 2PL123 Ensemble terminal du limiteur long,LLA 2PL3 Terminal du limiteur long,LLA2R123 LLA2P123 Ensemble de bornes de limiteur,LLA2R3 LLA2P3 Borne de l'écrêteur,Réceptacle de câble MA,Accouplement MICON MIC,Bouchons de sortie MICON P
